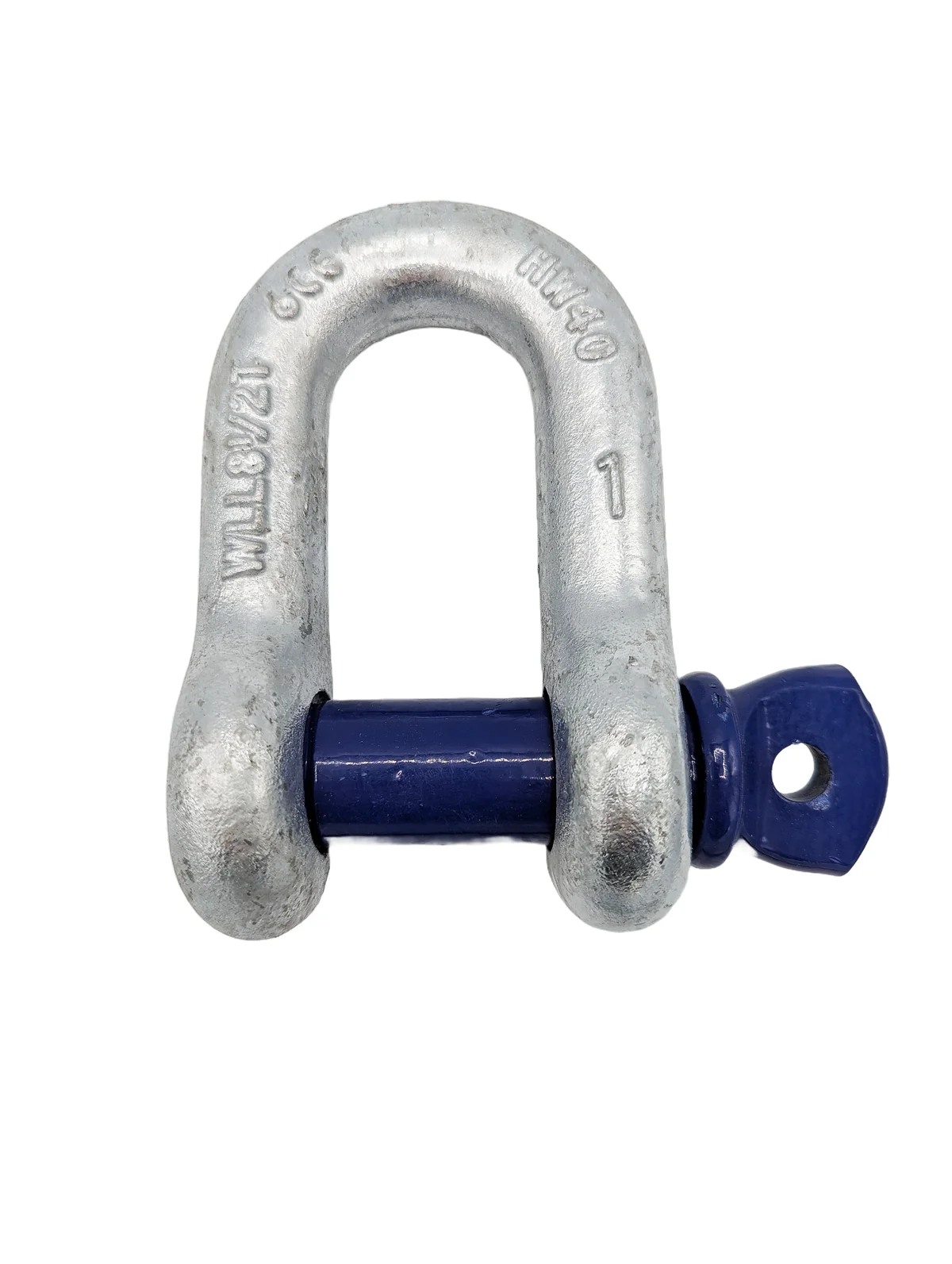

MANILLE DROITE AVEC AXE A VISSER - HA1

Manilles HR – Spécifications
Désignation Pouces	CMU (kg)	d1 (mm)	d2 (mm)	d3 (mm)	d4 (Pouces)	b1 (mm)	h1 (mm)	Poids (kg)	Référence
5/16	750	8	10	21	3/8	13	26	0,1	WA145541007
3/8	1000	10	11	25	7/16	16	31	0,2	WA145541010
7/16	1500	11	12	32	1/2	18	36	0,3	WA145541015
1/2	2000	13	16	37	5/8	21	41	0,3	WA145541020
5/8	3250	16	19	42	3/4	24	50	0,6	WA145541025
3/4	4750	19	22	50	7/8	29	60	1,0	WA145541047
7/8	6500	22	25	58	1	32	70	1,4	WA145541065
1	8500	25	29	67	1 1/8	38	81	2,0	WA145541085
1 1/8	10 500	29	32	74	1 1/4	43	92	2,5	WA145541105
1 1/4	12 000	32	35	76	1 3/8	52	100	4,0	WA145541120
1 1/2	17 000	38	44	92	1 5/8	62	124	7,3	WA145541170
1 3/4	25 500	45	51	110	2	73	146	11,3	WA145541250
2	35 000	51	57	127	2 3/8	83	171	16,2	WA145541350
2 1/2	55 000	63	70	152	2 3/4	105	203	33,3	WA145541550
⚠️ Attention : le pas du filetage des manilles HR n’est pas métrique.
