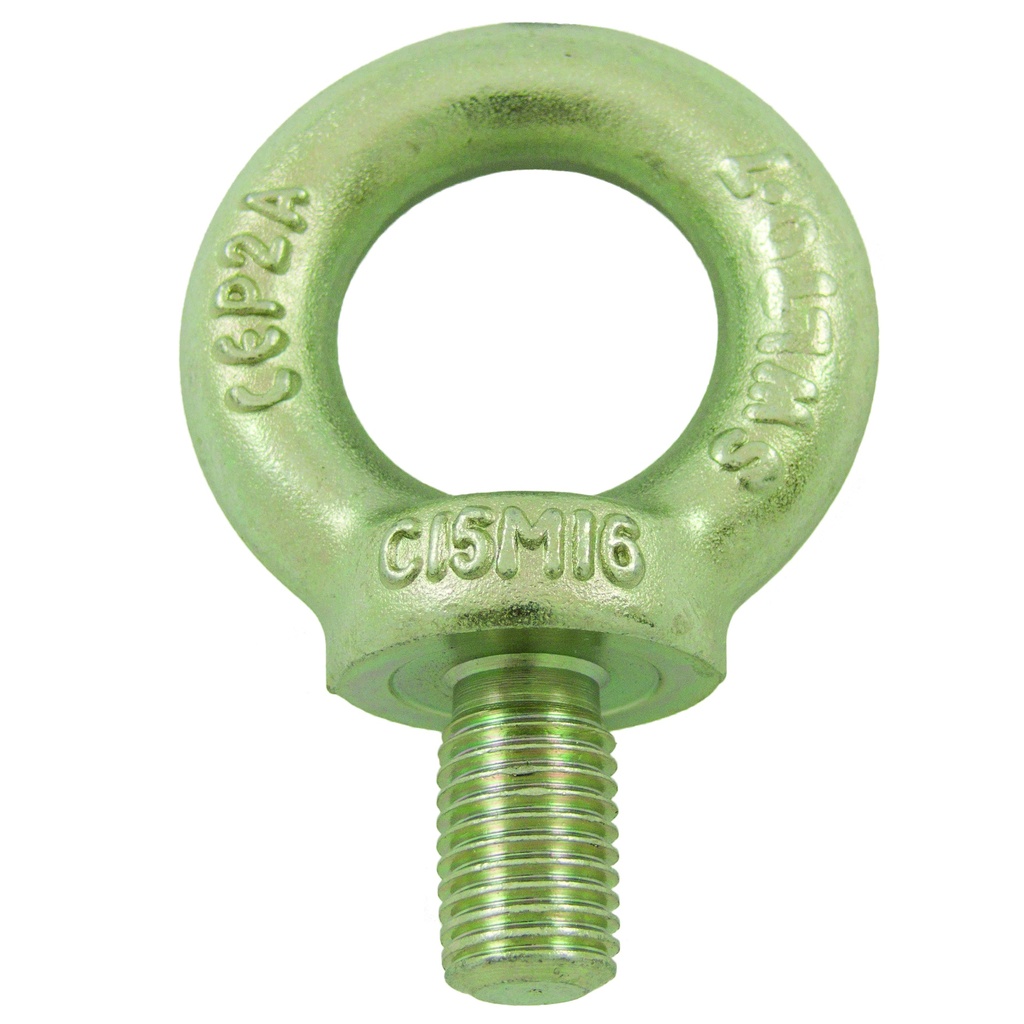

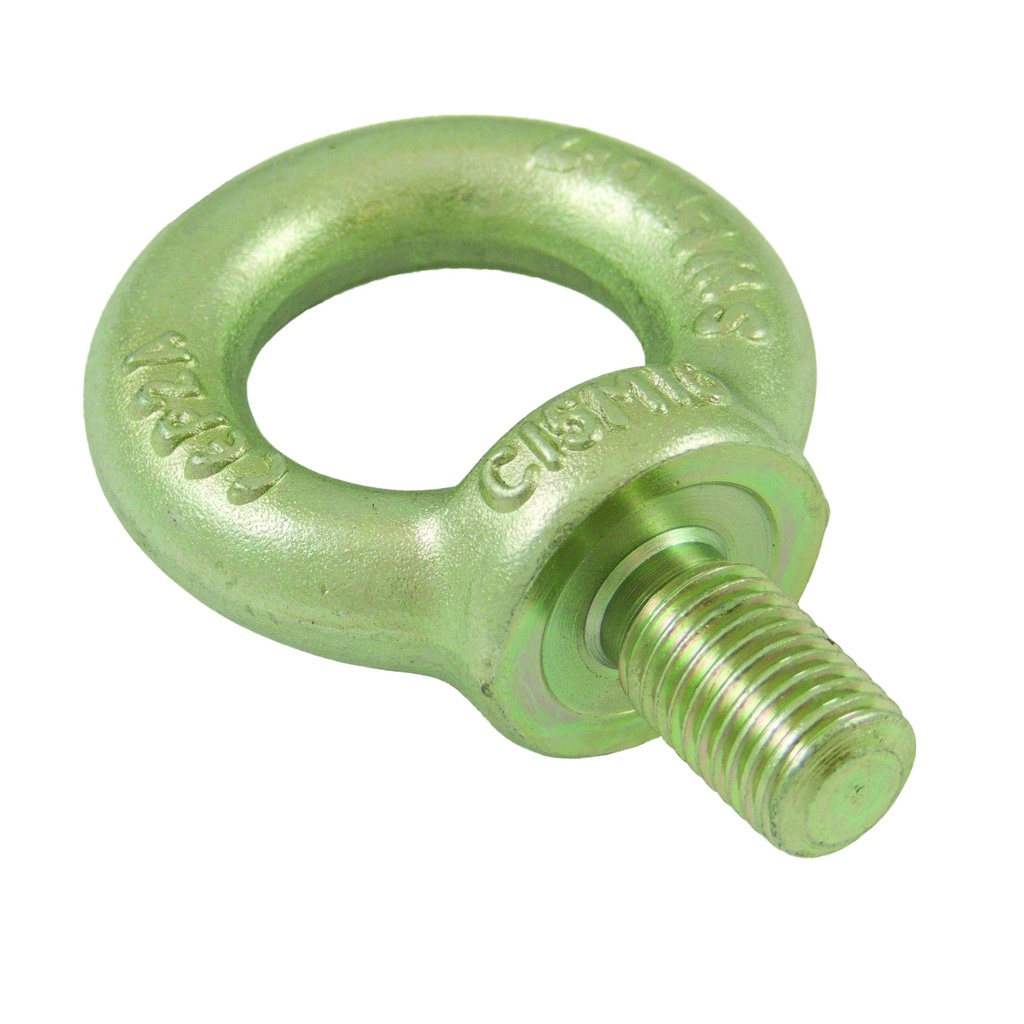

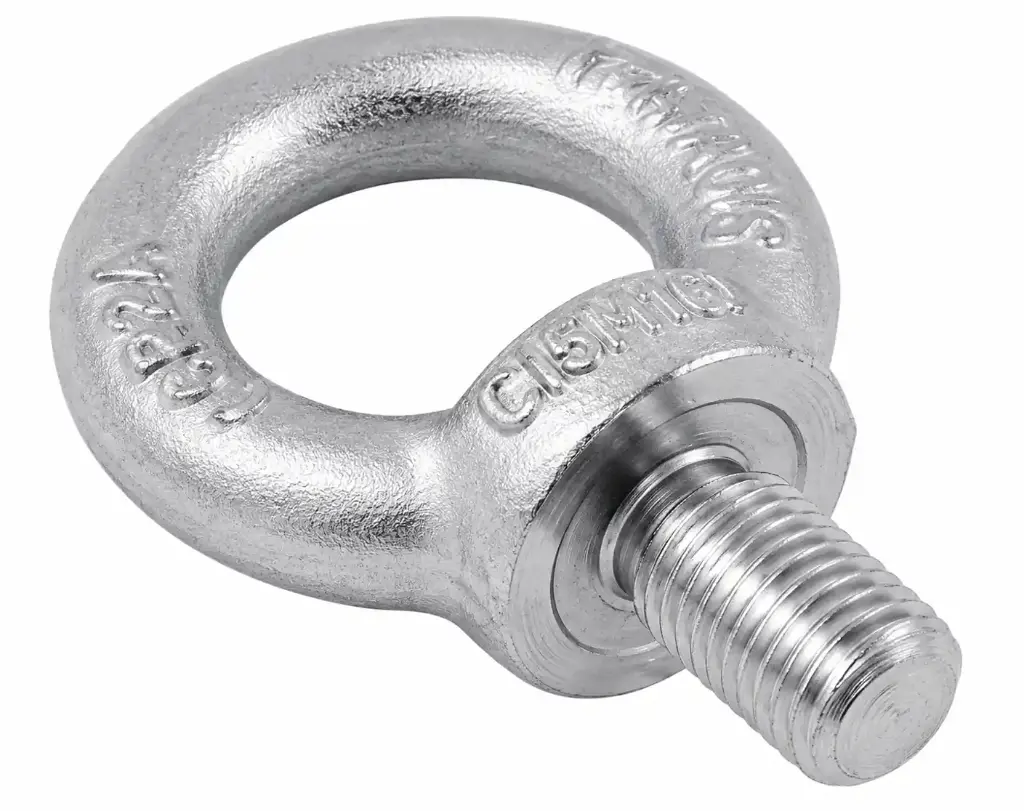

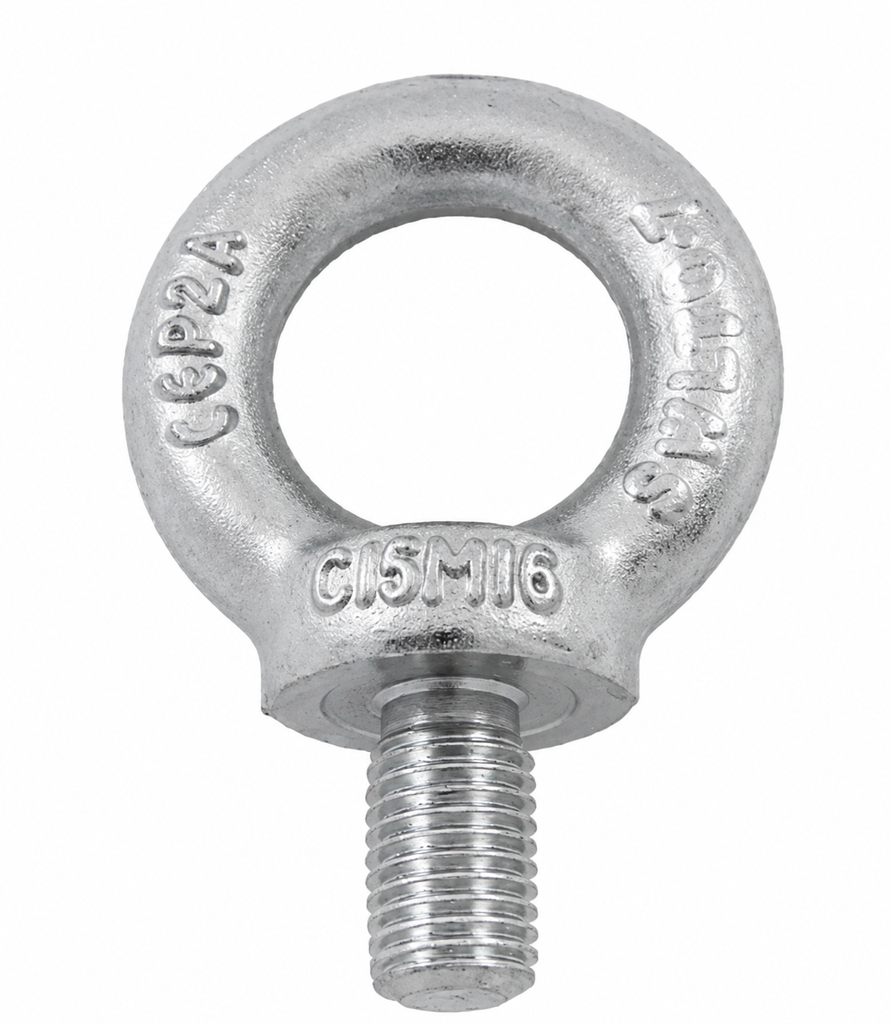

ANNEAU DE LEVAGE MALE GALVA | DIN580 | Corderie Bauwens-Gheur

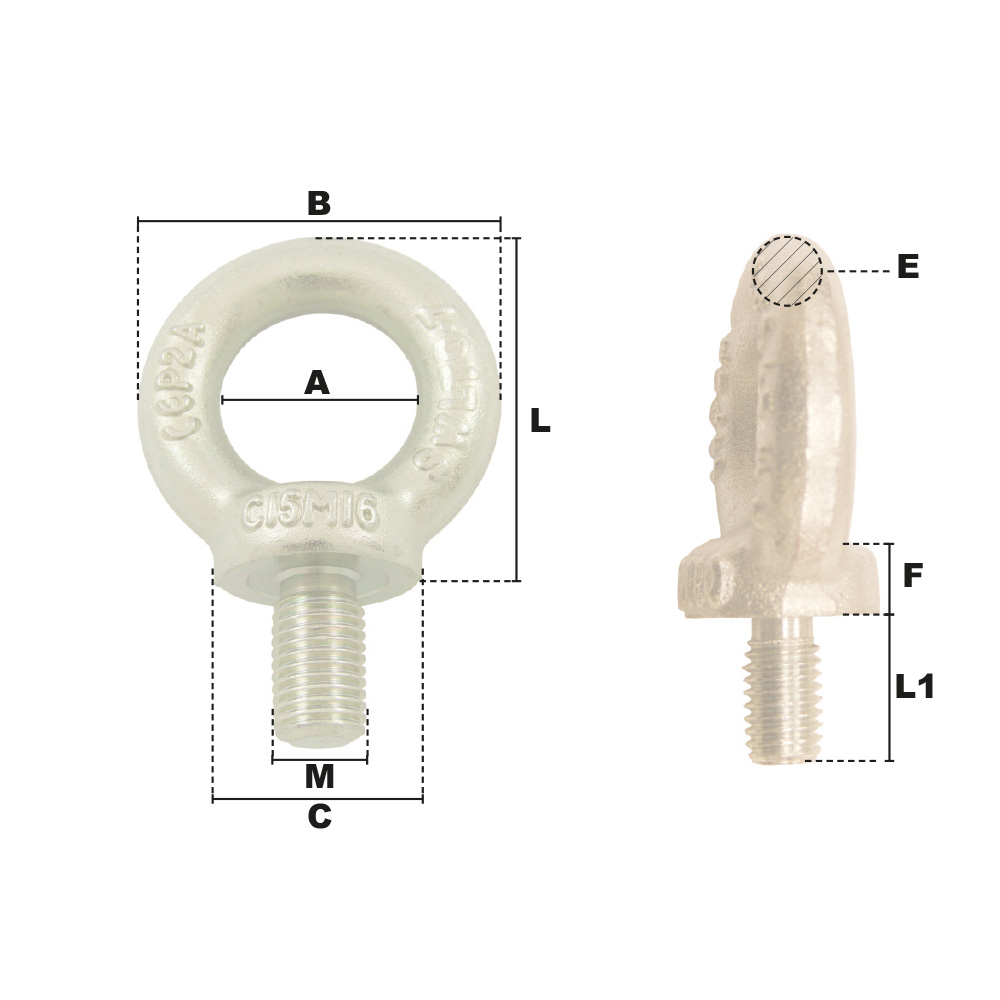

Dimensions
Référence	CMU (kg)	CMU à 45° (kg)	M	A (mm)	B (mm)	C (mm)	E (mm)	F (mm)	L (mm)	L1 (mm)	Pas métrique (mm)
PRALCG106	90	60	M6	20	36	28	6	6	36	13	1,0
PRALCG108	140	100	M8	20	36	20	6	6	36	15	1,25
PRALCG110	230	170	M10	25	45	25	10	8	45	18	1,50
PRALCG112	340	240	M12	30	54	30	12	10	53	22	1,75
PRALCG114	500	350	M14	35	63	35	14	12	53	28	2,0
PRALCG116	700	500	M16	35	63	35	14	12	62	28	2,0
PRALCG118	930	650	M18	40	72	40	16	14	62	27	2,50
PRALCG120	1200	860	M20	40	72	40	16	12	71	30	2,50
PRALCG122	1500	1050	M22	40	72	40	16	14	71	35	2,50
PRALCG124	1800	1290	M24	50	90	50	20	16	90	38	3,0
PRALCG127	2500	1830	M27	50	90	50	20	18	109	38	3,50
PRALCG130	3200	2300	M30	60	108	65	24	20	109	45	3,50
PRALCG133	4200	3050	M33	60	108	65	24	22	109	45	3,50
PRALCG136	4600	3300	M36	70	126	75	28	22	128	55	4,0
PRALCG142	6300	4450	M42	80	144	85	32	30	168	65	4,5
PRALCG148	8600	6100	M48	90	166	100	38	35	168	70	5,0
PRALCG156	11 500	8200	M56	100	184	110	42	38	187	78	5,5
PRALCG164	16 000	/	M64	/	/	/	/	/	/	/	/
Coefficient de sécurité : 6
